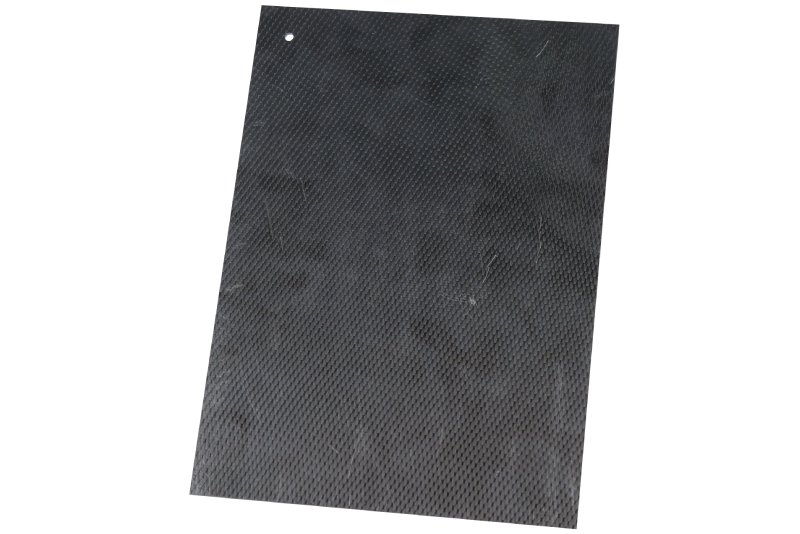

JHFRTP PEI 纤维增强聚醚酰亚胺复合材料
产品概述(Product Overview)
JHFRTPPEI系列是一类高端高性能热塑性复合材料，以T300级-3K缎纹碳纤维织物、电子级玻璃纤维织物、针刺碳纤维毡等纤维形式为增强材料，非晶态热塑性聚合物PEI为预浸树脂胶料，经高温热压成型。
具有质量轻、高强度、高韧性、高抗损伤、耐疲劳、耐湿热、耐腐蚀等优异性能，长期使用温度达到250°。广泛应用于航空航天、医疗器械、石油石化、汽车工业、电子半导体等领域。
技术参数物性表(Technical Data Sheet)
树脂性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 密度 | ISO 1183 | g/cm³ | 1.3 |
| 玻璃化转变温度(Tg) | ISO 11357.2 | °C | 215 |
| 成型加工温度(Tp) | – | °C | 320-360 |
JHFRTP CF/PEI-WF(连续碳纤维织物增强PEI复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 285 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 485 |
| 树脂含量 | HB7736.5-2004 | % | 42±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.3±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.55 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 680 |
| 拉伸模量 | ASTM D3039 | GPa | 55 |
| 弯曲强度 | ASTM D7264 | MPa | 880 |
| 弯曲模量 | ASTM D7264 | GPa | 50 |
| 压缩强度 | ASTM D6641 | MPa | 550 |
| 压缩模量 | ASTM D6641 | GPa | 50 |
| 层间剪切强度 | ASTM D2344 | MPa | 80 |
JHFRTP GF/PEI-WF(连续玻璃纤维织物增强PEI复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 310 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 510 |
| 树脂含量 | HB7736.5-2004 | % | 42±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.25±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.85 |
| 硬度 | ISO 2039-2 | HRE | 80 |
| 导热系数(25°C) | GB/T22588 | W/(m·K) | 0.368 |
| 导热系数(180°C) | GB/T22588 | W/(m·K) | 0.255 |
| 导热系数(260°C) | GB/T22588 | W/(m·K) | 0.301 |
| 260°C热膨胀系数-垂直方向(0-150°C) | ISO 11359 | 10⁻⁶/°C | 78.02 |
| 260°C热膨胀系数-垂直方向(150-260°C) | ISO 11359 | 10⁻⁶/°C | 236.17 |
| 260°C热膨胀系数-平行方向(0-150°C) | ISO 11359 | 10⁻⁶/°C | 8.97 |
| 260°C热膨胀系数-平行方向(150-260°C) | ISO 11359 | 10⁻⁶/°C | 0.39 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 380 |
| 拉伸模量 | ASTM D3039 | GPa | 25 |
| 弯曲强度 | ASTM D7264 | MPa | 490 |
| 弯曲模量 | ASTM D7264 | GPa | 22 |
| 压缩强度 | ASTM D6641 | MPa | 510 |
| 压缩模量 | ASTM D6641 | GPa | 24 |
| 压缩强度-15%应变量 | ISO 604 | MPa | 352 |
| 压缩强度-15%应变量(260°C) | ISO 604 | MPa | 152 |
| 层间剪切强度 | ASTM D2344 | MPa | 40 |
| 面内剪切强度 | ASTM D3518 | MPa | 110 |
| 面内剪切模量 | ASTM D3518 | GPa | 2.3 |
| 简支梁缺口冲击强度 | ISO 179 | kJ/m² | 54 |
| 简支梁无缺口冲击强度 | ISO 179 | kJ/m² | 143 |
| 双V型切口剪切强度 | ASTM D5359 | MPa | 158 |
JHFRTP CFF/PEI(碳纤维毡增强PEI复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值1 | 典型指标值2 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 50 | 120 |
| 树脂含量 | HB7736.5-2004 | % | 68±3 | 55±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.15±0.02 | 0.16±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.41 | 1.45 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值1 | 典型指标值2 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 254 | 320 |
| 拉伸模量 | ASTM D3039 | GPa | 18 | 25 |
| 弯曲强度 | ASTM D7264 | MPa | 390 | 365 |
| 弯曲模量 | ASTM D7264 | GPa | 19 | 14 |
| 压缩强度 | ASTM D6641 | MPa | 280 | 250 |
| 压缩模量 | ASTM D6641 | GPa | 38 | 22 |
| 层间剪切强度 | ASTM D2344 | MPa | 42 | 46 |
