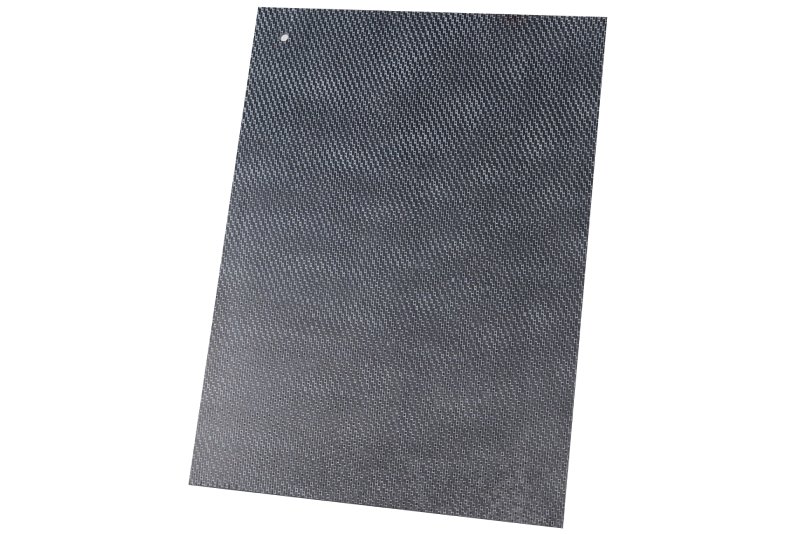

JHFRTP PPS 纤维增强聚苯硫醚复合材料
产品概述(Product Overview)
JHFRTP PPS系列是一类高端高性能热塑性复合材料，以T300级-3K缎纹碳纤维织物、电子级玻璃纤维织物、针刺碳纤维毡等纤维形式为增强材料，半晶态热塑性聚合物PPS为预浸树脂胶料，经高温热压成型。
具有质量轻、高强度、高韧性、高抗损伤、耐疲劳、耐湿热、耐腐蚀等优异性能，长期使用温度达到200°C。广泛应用于航空航天、石油石化、汽车工业、电子半导体等领域。
技术参数物性表(Technical Data Sheet)
树脂性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 密度 | ISO 1183 | g/cm³ | 1.3 |
| 玻璃化转变温度(Tg) | ISO 11357.2 | °C | 90 |
| 熔融温度(Tm) | ISO 11357.3 | °C | 280 |
| 成型加工温度(Tp) | – | °C | 300-330 |
JHFRTP CF/PPS-WF(连续碳纤维织物增强PPS复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 285 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 485 |
| 树脂含量 | HB7736.5-2004 | % | 38±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.3±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.55 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 730 |
| 拉伸模量 | ASTM D3039 | GPa | 58 |
| 弯曲强度 | ASTM D7264 | MPa | 880 |
| 弯曲模量 | ASTM D7264 | GPa | 58 |
| 压缩强度 | ASTM D6641 | MPa | 550 |
| 压缩模量 | ASTM D6641 | GPa | 55 |
| 层间剪切强度 | ASTM D2344 | MPa | 78 |
JHFRTP GF/PPS-WF(连续玻璃纤维织物增强PPS复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 310 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 510 |
| 树脂含量 | HB7736.5-2004 | % | 38±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.25±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 2.10 |
| 硬度 | ISO 2039-2 | HRE | 76 |
| 常温导热系数 | GB/T 22588 | W/(m·K) | 0.441 |
| 180°C导热系数 | GB/T 22588 | W/(m·K) | 0.485 |
| 260°C导热系数 | GB/T 22588 | W/(m·K) | 0.475 |
| 260°C热膨胀系数-垂直方向(0-150°C) | ISO 11359 | 10⁻⁶/°C | 81.82 |
| 260°C热膨胀系数-垂直方向(150-260°C) | ISO 11359 | 10⁻⁶/°C | 292.53 |
| 260°C热膨胀系数-平行方向(0-150°C) | ISO 11359 | 10⁻⁶/°C | 12.56 |
| 260°C热膨胀系数-平行方向(150-260°C) | ISO 11359 | 10⁻⁶/°C | -9.73 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 450 |
| 拉伸模量 | ASTM D3039 | GPa | 26 |
| 弯曲强度 | ASTM D7264 | MPa | 350 |
| 弯曲模量 | ASTM D7264 | GPa | 25 |
| 压缩强度 | ASTM D6641 | MPa | 300 |
| 压缩模量 | ASTM D6641 | GPa | 25 |
| 压缩强度-15%应变量 | ISO 604 | MPa | 280 |
| 压缩强度-15%应变量(260°C) | ISO 604 | MPa | 140 |
| 层间剪切强度 | ASTM D2344 | MPa | 38 |
| 面内剪切强度 | ASTM D3518 | MPa | 67 |
| 面内剪切模量 | ASTM D3518 | GPa | 1.09 |
| 简支梁缺口冲击强度 | ISO 179 | kJ/m² | 54 |
| 简支梁无缺口冲击强度 | ISO 179 | kJ/m² | 243 |
| 双V型切口剪切强度 | ASTM D5359 | MPa | 91 |
JHFRTP CFF/PPS(碳纤维毡增强PPS复合材料)
物理性能
| 项目 | 测试标准 | 单位 | 典型指标值1 | 典型指标值2 |
|---|
| 纤维面密度 | HB7736.3-2004 | g/m² | 50 | 120 |
| 树脂含量 | HB7736.5-2004 | % | 68±3 | 58±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.15±0.02 | 0.16±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.41 | 1.45 |
机械性能
| 项目 | 测试标准 | 单位 | 典型指标值1 | 典型指标值2 |
|---|
| 拉伸强度 | ASTM D3039 | MPa | 266 | 230 |
| 拉伸模量 | ASTM D3039 | GPa | 23 | 25 |
| 弯曲强度 | ASTM D7264 | MPa | 453 | 388 |
| 弯曲模量 | ASTM D7264 | GPa | 23 | 22 |
| 压缩强度 | ASTM D6641 | MPa | 292 | 238 |
| 压缩模量 | ASTM D6641 | GPa | 29 | 31 |
| 层间剪切强度 | ASTM D2344 | MPa | 55 | 35 |
