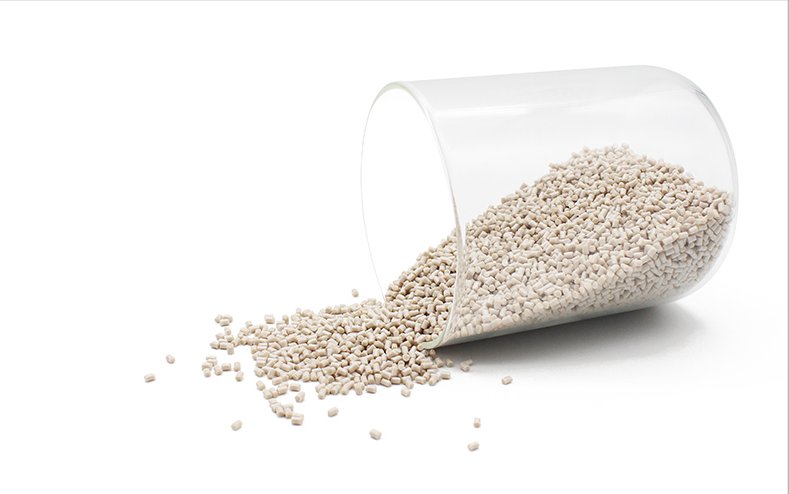

PEEK5600G粒子
PEEK作为一种先进的特种工程塑料，因其拥有良好的机械加工性、阻燃、无毒、耐磨损、耐腐蚀等特性，在减重、有效延长部件使用寿命、优化部件利用等方面均发挥着重要作用，下游应用推广加速。
PEEK5600G是中等流速的PEEK纯料粒子，作为最为常用的一种牌号，其性能兼具韧性与刚性。
PEEK（聚醚醚酮）的性能优势：
耐高温性：具有较高的玻璃化转变温度（Tg=143℃）和熔点（Tm=343℃），其负载热变形温度高达316℃，瞬时使用温度可达320℃。
机械特性：具有刚性和柔性，特别是对交变应力下的抗疲劳性非常突出，可与合金材料相媲美。
自润滑性：具有优良的滑动特性，适合于严格要求低摩擦系数和耐磨耗用途的场合，特别是用碳纤维、石墨各占一定比例混合改性的PEEK自润滑性能更佳。
耐腐蚀性：除浓硫酸外，常温下PEEK不溶于任何溶剂和强酸、强碱，而且耐水解，吸水性很低，具有很高的化学稳定性。
阻燃性：具有自熄性，即使不加任何阻燃剂，可达到UL标准的94V-0级。
易加工性：可采用多种加工方式：注射成型、挤出成型、模压成型及熔融纺丝等。
耐剥离性：耐剥离性很好，因此可制成包覆很薄的电线或电磁线，并可在苛刻条件下使用。
耐疲劳性：在所有树脂中具有最好的耐疲劳性。
耐辐照性：耐高辐照的能力很强，超过了通用树脂中耐辐照性最好的聚苯乙烯。可以作成γ辐照剂量达1100Mrad时仍能保持良好的绝缘能力的高性能 。
耐水解性：PEEK及其复合材料不受水和高压水蒸气的化学影响，用这种材料作成的制品在高温高压水中连续使用仍可保持优异特性。
安全环保：PEEK具有低发烟性和毒气逸散性：PEEK与很多有机材料相同，在高温分解时，PEEK主要产生二氧化碳和水。
电气性能：具有良好的电绝缘性能，并保持到很高的温度范围。其介电损耗在高频情况下也很小。
尺寸稳定性：PEEK热膨胀系数小，温度、湿度等环境条件的变化对PEEK零件的尺寸影响不大，可以满足对尺寸精度要求比较高工况下的使用要求。
| 测试项目 | 测试标准或仪器 | 单位 | PEEK5600G |
|---|---|---|---|
| 机械性能 | |||
| 拉伸强度(23℃) | ISO 527-2/1B/50 | MPa | 95 |
| 拉伸模量(23℃) | ISO 527-2/1B/51 | GPa | 4.0 |
| 断裂伸长率(23℃) | ISO 527-2/1B/50 | % | 25 |
| 弯曲强度(23℃) | ISO 178 | MPa | 169 |
| 弯曲模量(23℃) | ISO 178 | GPa | 4.2 |
| 压缩强度(23℃) | ISO 604 | MPa | 125 |
| 简支梁冲击强度(无缺口) | ISO 179/U | KJ/m2 | No break |
| 悬臂梁冲击强度(缺口) | ISO 180/A | KJ/m2 | 6 |
| 热性能 | |||
| 熔点 | DSC | ℃ | 343 |
| 热变形温度 | ISO 75-1/-2 | ℃ | 155 |
| 连续使用温度 | UL 746B | ℃ | 260 |
| 热膨胀系数 | ASTM D696 | ppm K-1 | 46 |
| 易燃性等级 | UL 94 | / | V-0 |
| 导热系数 | ISO 22007 | W/（m ·K） | 0.28 |
| 电性能 | |||
| 介电强度 | IEC 60243-1 | KV/mm | 18 |
| 介电常数 | IEC 60250 | – | 3.2 |
| 表面电阻 | IEC 61340 | Ω | 1016 |
| 损耗介质 | IEC 60251 | – | 0.004 |
| 其他性能 | |||
| 颜色 | – | 本色 | |
| 实密度 | ISO 1183 | g/cm3 | 1.30 |
| 吸水率 (25℃.24Hrs) | ISO 62 | % | 0.05 |
| 成型收缩率（25-24℃) | 3mm 厚度，170℃条件流动方 向 | % | 1.0 |
| 垂直于流动方向 | % | 1.3 | |
| 泊松比 | ISO 527-2 | 0.4 | |
| 洛氏硬度 | GB/T 3398.2 | HRR | 118 |
| 摩擦系数 | ASTM D3702 | μ | 0.30-0.35 |
| 熔融指数 | ISO 1133 | g/10min | 10 |
1. 典型数值为注塑指标。如有需要可来电咨询我司技术部索要更详细的技术指标！
2. 该性能指标不可作为材料验收标准。
江苏君华股份
依托此前在PEEK行业18+年的经验积累，公司实现PEEK树脂的聚合生产，可为PEEK零件及型材提供更强的原料保障，创造优势条件。君华成为一家具备PEEK树脂原料聚合、改性造粒、板棒型材连续挤出和成品零件研发生产能力的全产业链企业，成本及技术优势非常突出！
在全球供应链格局重塑的背景下，高性能特种工程塑料的国产化替代成为行业焦点。君华股份凭借自主研发能力和规模化生产优势，持续推动PEEK、PI等高端材料的性能突破与成本优化，助力航空航天、新能源汽车、电子半导体等领域实现供应链安全与技术创新。
