PEEKFRTP CF-UD 单向连续碳纤维增强聚醚醚酮复合材料

产品概述(Product Overview)

PEEKFRTP CF-UD是一种高端高性能热塑性复合材料，以T700级-12K、T800级-12K单向碳纤维为增强材料，半晶态热塑性聚合物PEEK为预浸树脂胶料，经高温热压成型。

具有质量轻、高强度、高韧性、高抗损伤、耐疲劳、耐湿热、耐腐蚀、生物相容性好等优异性能，长期使用温度达到280°C。广泛应用于航空航天、医疗器械、石油石化、汽车工业等领域。

技术参数物性表(Technical Data Sheet)

项目测试标准单位典型指标值
树脂性能
密度ISO 1183g/cm³1.3
玻璃化转变温度(Tg)ISO 11357.2°C143
熔融温度(Tm)ISO 11357.3°C343
成型加工温度(Tp)–°C370-400
物理性能
纤维面密度HB7736.3-2004g/m²145
树脂含量HB7736.5-2004%34±3
单层厚度–mm0.14±0.02
密度(层压板)ASTM D792g/cm³1.58
机械性能T700-12K UDT800-12K UD
0°拉伸强度ASTM D3039MPa22002700
0°拉伸模量ASTM D3039GPa130160
90°拉伸强度ASTM D3039MPa8.2
90°拉伸模量ASTM D3039GPa9.2
0°/90°拉伸强度ASTM D3039MPa880
0°/90°拉伸模量ASTM D3039GPa73
0°弯曲强度ASTM D7264MPa19002900
0°弯曲模量ASTM D7264GPa116185
90°弯曲强度ASTM D7264MPa140
90°弯曲模量ASTM D7264GPa8.1
0°压缩强度ASTM D6641MPa12001250
0°压缩模量ASTM D6641GPa120160
0°层间剪切强度ASTM D2344MPa110125
±45°面内剪切强度ASTM D3518MPa148
±45°面内剪切模量ASTM D3518GPa4.8
开孔拉伸强度ASTM D5766MPa355
开孔压缩强度ASTM D6484MPa295

PEEKFRTP CF-UD 单向连续碳纤维增强聚醚醚酮复合材料

预浸料、层压板、棒、异型折弯、镶嵌注塑、缠绕管材、CNC机加工等。

产品尺寸（可定制）

  • 预浸料：常规幅宽有300mm、600mm，窄带幅宽有6.35mm、12.7mm、25.4mm，其他幅宽可定制。

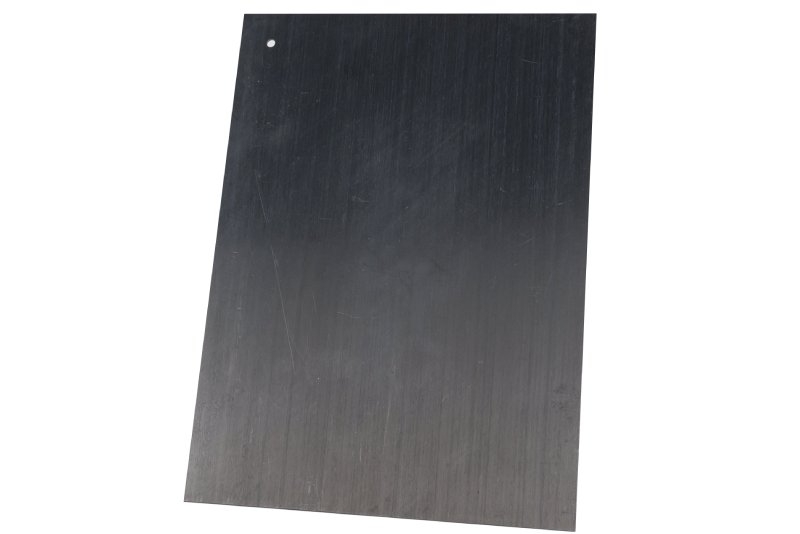

  • 层压板：常规尺寸有440×292mm、500×380mm，厚度可从0.5mm至40mm，其他尺寸可定制；0°、90°、±45°等角度铺层，可任意定制。
  • 棒材：常规长度有440mm、500mm，直径尺寸可定制。

典型应用(Typical Applications)

航空航天

连接支架、机身壁板、机身框架梁肋、窗户框等产品。用于替代铝合金、不锈钢等金属材料及传统热固性复合材料。

▲飞机角片

医疗器械

接骨板、骨钉等产品。可替代纯钛、钴铬合金、钛合金等金属材料。

其他领域

新能源电机转子护套、汽车转向装置、磁力泵隔离套、衬套、叶轮耐磨环等产品。

▲分析仪器红外盖板
