PEEKFRTP CF-WF 连续碳纤维增强聚醚醚酮复合材料
产品概述(Product Overview)
PEEKFRTP CF-WF是一种高端高性能热塑性复合材料，以T300级-3K缎纹碳纤维织物为增强材料，半晶态热塑性聚合物PEEK为预浸树脂胶料，经高温热压成型。
具有质量轻、高强度、高韧性、高抗损伤、耐疲劳、耐湿热、耐腐蚀、生物相容性好等优异性能，长期使用温度达到280°C。广泛应用于航空航天、医疗器械、石油石化、汽车工业等领域。
技术参数物性表(Technical Data Sheet)
| 项目 | 测试标准 | 单位 | 典型指标值 |
|---|---|---|---|
| 树脂性能 | |||
| 密度 | ISO 1183 | g/cm³ | 1.3 |
| 玻璃化转变温度(Tg) | ISO 11357.2 | °C | 143 |
| 熔融温度(Tm) | ISO 11357.3 | °C | 343 |
| 加工温度(Tp) | – | °C | 360-400 |
| 物理性能 | |||
| 纤维面密度 | HB7736.3-2004 | g/m² | 285 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 485 |
| 树脂含量 | HB7736.5-2004 | % | 42±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.3±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.55 |
| 机械性能 | |||
| 经向拉伸强度 | ASTM D3039 | MPa | 740 |
| 经向拉伸模量 | ASTM D3039 | GPa | 60 |
| 经向弯曲强度 | ASTM D7264 | MPa | 950 |
| 经向弯曲模量 | ASTM D7264 | GPa | 58 |
| 经向压缩强度 | ASTM D6641 | MPa | 620 |
| 经向压缩模量 | ASTM D6641 | GPa | 58 |
| 层间剪切强度 | ASTM D2344 | MPa | 82 |
| 面内剪切强度 | ASTM D3518 | MPa | 146 |
| 面内剪切模量 | ASTM D3518 | GPa | 4.5 |
| 开孔拉伸强度 | ASTM D5766 | MPa | 250 |
| 开孔压缩强度 | ASTM D6484 | MPa | 330 |
| 挤压强度 | ASTM D5961 | MPa | 810 |
| 冲击后剩余压缩强度(-6.67J/mm) | ASTM D7137 | MPa | 295 |
PEEKFRTP CF-WF 连续碳纤维增强聚醚醚酮复合材料
预浸料、层压板、棒、异型折弯、镶嵌注塑、CNC机加工等。

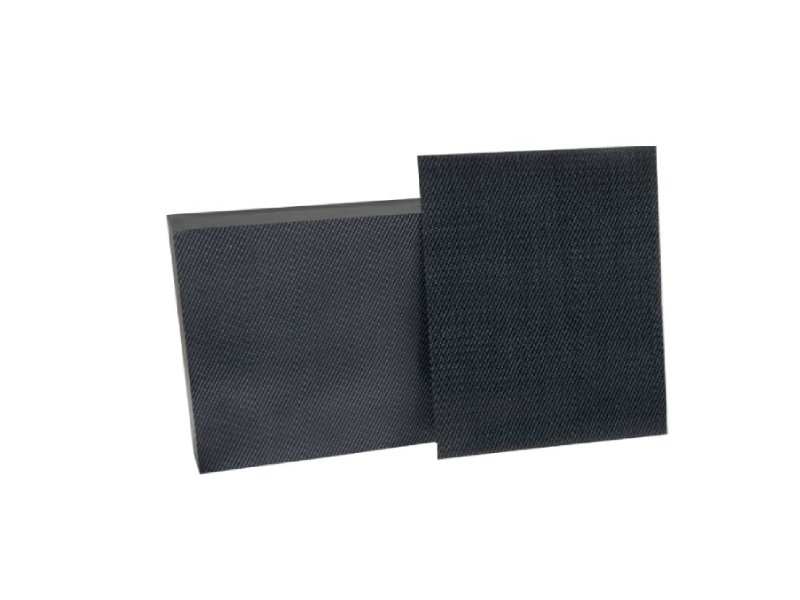

层压板常规尺寸（可定制）
长×宽：380×240mm/440×330mm/1000×600mm/1200×600mm/1100×900mm
厚度：0.5mm-70mm
典型应用(Typical Applications)
航空航天
连续角片、连续支架、支撑扣、机身壁板、窗户框等产品。用于替代铝合金、不锈钢等金属材料及传统热固性复合材料。
▲飞机角片
医疗器械
外固定支架、髓内钉瞄准器等产品，可替代钻铬合金、钛合金等金属材料。
▲股骨手术器械
▲桡骨近端
其他领域
单螺杆压缩机星轮片、高速机械装置的液体动压轴承止推垫、向柱塞泵的石油止推板等产品。可替代金属、碳、陶瓷和青铜等材料。
▲PEEK止推耐磨块
▲单螺杆压缩机星轮片
