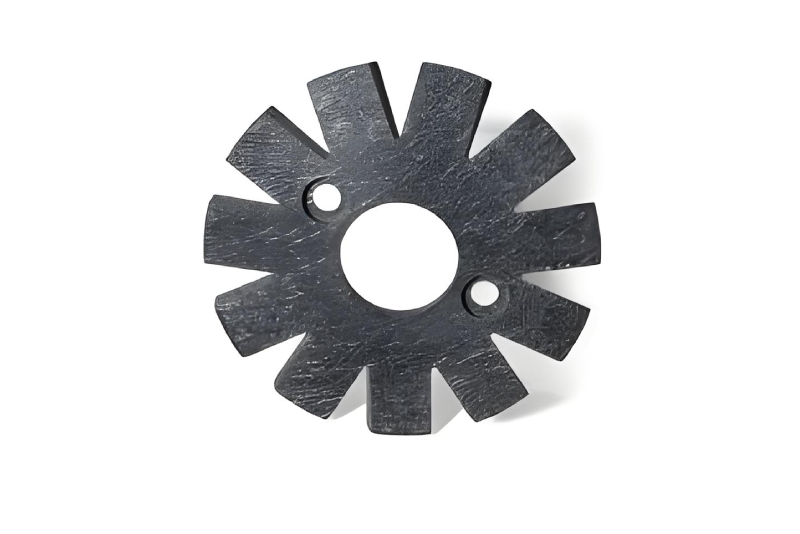

PEEKFRTP CFF 碳纤维毡增强聚醚醚酮复合材料
产品概述(Product Overview)
PEEKFRTP CFF是一种高端高性能热塑性复合材料，以针刺碳纤维毡为增强材料，半晶态热塑性聚合物PEEK为预浸树脂胶料，经高温热压成型。
具有质量轻、高机械性能、高韧性、耐疲劳、耐湿热、耐腐蚀、生物相容性好等优异性能，长期使用温度达到280°C。应用于医疗器械、石油石化、汽车行业等领域。
技术参数物性表(Technical Data Sheet)
| 项目 | 测试标准 | 单位 | 典型指标值 | |
|---|---|---|---|---|
| 树脂性能 | ||||
| 密度 | ISO 1183 | g/cm³ | 1.3 | |
| 玻璃化转变温度(Tg) | ISO 11357.2 | °C | 143 | |
| 熔融温度(Tm) | ISO 11357.3 | °C | 343 | |
| 成型加工温度(Tp) | – | °C | 360-400 | |
| 物理性能 | ||||
| 纤维面密度 | HB7736.3-2004 | g/m² | 50 | 120 |
| 树脂含量 | HB7736.5-2004 | % | 68±3 | 62±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.15±0.02 | 0.22±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.41 | 1.45 |
| 机械性能 | ||||
| 拉伸强度 | ASTM D3039 | MPa | 360 | 370 |
| 拉伸模量 | ASTM D3039 | GPa | 21 | 32 |
| 弯曲强度 | ASTM D7264 | MPa | 440 | 490 |
| 弯曲模量 | ASTM D7264 | GPa | 19 | 27 |
| 压缩强度 | ASTM D6641 | MPa | 330 | 380 |
| 压缩模量 | ASTM D6641 | GPa | 22 | 31 |
| 层间剪切强度 | ASTM D2344 | MPa | 65 | 74 |
PEEKFRTP CFF 碳纤维毡增强聚醚醚酮复合材料
层压板、棒、异型折弯、镶嵌注塑、CNC机加工等。
层压板常规尺寸（可定制）
长×宽：380×240mm/440×330mm/1000×600mm/1200×600mm/1100×900mm
厚度：0.5mm-40mm
相关材料与设备
短切碳纤维网胎
短切碳纤维网胎通常是指由短切碳纤维材料组成的网状结构，常用于增强复合材料的力学性能，特别是在航空、汽车和运动器材等领域。这种网胎结构能有效地提高材料的强度、刚性和耐冲击性，同时保持较低的重量。
高温热压机
高温热压机广泛应用于复合材料的制造，特别是在碳纤维、玻璃纤维等材料的成型过程中。通过在高温和高压的条件下，热压机能够将这些材料均匀加热并施加压力，使其达到最佳的力学性能和表面质量。
