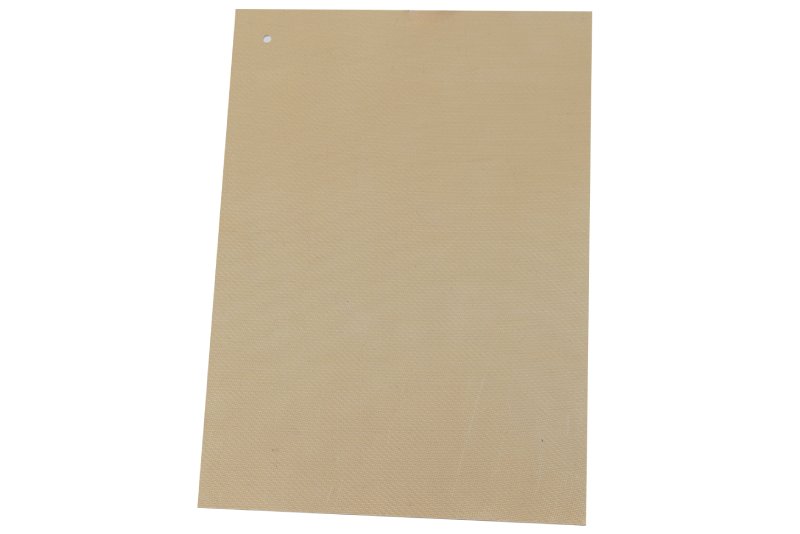

PEEKFRTP GF-WF 连续玻璃纤维增强聚醚醚酮复合材料
产品概述(Product Overview)
PEEKFRTP GF-WF是一种高端高性能热塑性复合材料，以电子级、高强级玻璃纤维织物为增强材料，半晶态热塑性聚合物PEEK为预浸树脂胶料，经高温热压成型。
具有质量轻、高强度、高韧性、高抗损伤、耐疲劳、耐湿热、耐腐蚀、电绝缘等优异性能，长期使用温度达到240°C。广泛应用于航空航天、石油石化、汽车工业、电子半导体等领域。
技术参数物性表(Technical Data Sheet)
| 项目 | 测试标准 | 单位 | 典型指标值 | |
|---|---|---|---|---|
| 树脂性能 | ||||
| 密度 | ISO 1183 | g/cm³ | 1.3 | |
| 玻璃化转变温度(Tg) | ISO 11357.2 | °C | 143 | |
| 熔融温度(Tm) | ISO 11357.3 | °C | 343 | |
| 成型加工温度(Tp) | – | °C | 360-400 | |
| 物理性能 | 电子级 | 高强级 | ||
| 纤维面密度 | HB7736.3-2004 | g/m² | 310 | 280 |
| 预浸面密度 | HB7736.2-2004 | g/m² | 510 | 480 |
| 树脂含量 | HB7736.5-2004 | % | 42±3 | 42±3 |
| 单层固化厚度 | 按平板厚度计 | mm | 0.25±0.02 | 0.25±0.02 |
| 密度(层压板) | ASTM D792 | g/cm³ | 1.88 | 1.88 |
| 硬度 | ISO 2039-2 | HRE | 90 | |
| 导热系数(25°C) | GB/T 22588 | W/(m·K) | 0.445 | |
| 机械性能 | ||||
| 拉伸强度 | ASTM D3039 | MPa | 340 | 480 |
| 拉伸模量 | ASTM D3039 | GPa | 21 | 23 |
| 弯曲强度 | ASTM D7264 | MPa | 420 | 560 |
| 弯曲模量 | ASTM D7264 | GPa | 20 | 24 |
| 压缩强度 | ASTM D6641 | MPa | 350 | 410 |
| 压缩模量 | ASTM D6641 | GPa | 21 | 22 |
| 压缩强度-15%应变量 | ISO 604 | MPa | 340 | |
| 压缩强度-15%应变量(260°C) | ISO 604 | MPa | 170 | – |
| 层间剪切强度 | ASTM D2344 | MPa | 35 | 45 |
| 面内剪切强度 | ASTM D3518 | MPa | 70 | |
| 面内剪切模量 | ASTM D3518 | GPa | 0.7 | |
| 简支梁缺口冲击强度 | ISO 179 | kJ/m² | 50 | |
| 简支梁无缺口冲击强度 | ISO 179 | kJ/m² | 130 | |
| 双V型切口剪切强度 | ASTM D5359 | MPa | 160 | |
PEEKFRTP GF-WF 连续玻璃纤维增强聚醚醚酮复合材料
预浸料、层压板、棒材、异型折弯、镶嵌注塑、CNC机加工等。
层压板常规尺寸（可定制）
长×宽：380×240mm/440×330mm/1000×600mm/1200×600mm/1100×900mm
厚度：0.5mm-70mm
典型应用(Typical Applications)
航空航天
连接支架、天线保护罩等产品，用于替代绝缘金属材料、传统热固性复合材料等。
▲高透波雷达天线罩
